熔體流動(dòng)速率儀

簡要描述：機(jī)臺型號：JZ-5016熔體流動(dòng)速率儀一.熔體流動(dòng)速率儀概述熔體流動(dòng)速率儀是用來測定各種高聚物在粘流狀態(tài)時(shí)的熔體流動(dòng)速率

產(chǎn)品型號：
廠商性質(zhì)：
更新時(shí)間：2024-01-09
訪問量：709

產(chǎn)品咨詢聯(lián)系我們

PRODUCT

產(chǎn)品中心

NEWS

相關(guān)新聞

詳細(xì)介紹

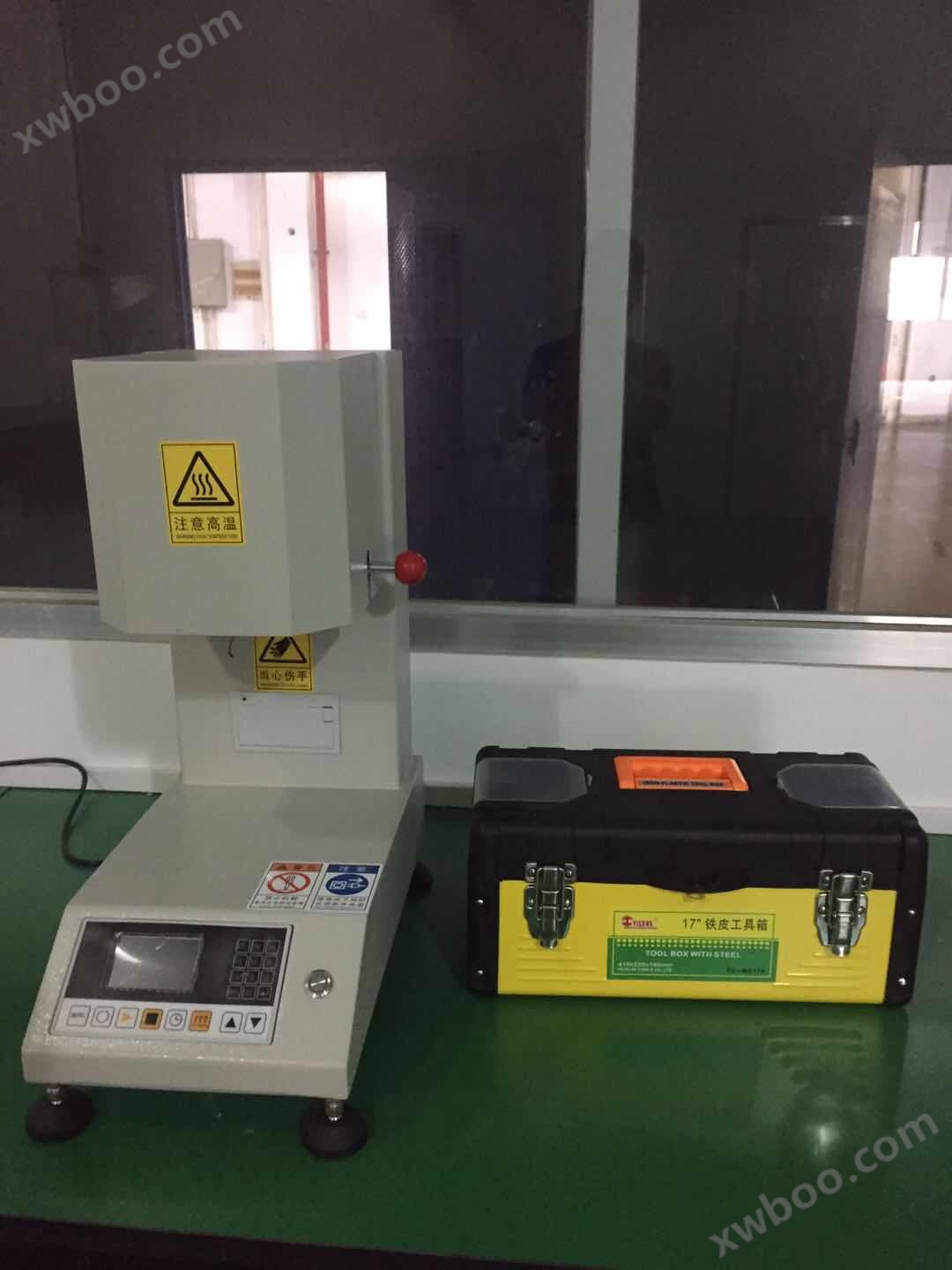

機(jī)臺型號：JZ-5016熔體流動(dòng)速率儀

一.熔體流動(dòng)速率儀概述
熔體流動(dòng)速率儀是用來測定各種高聚物在粘流狀態(tài)時(shí)的熔體流動(dòng)速率，在一定的
溫度和負(fù)荷下，熔體每10min通過標(biāo)準(zhǔn)口模的質(zhì)量或體積，用MFR或MVR來表示，它
既適用于熔融溫度較高的聚碳酸脂、聚芳砜、氟塑料、尼龍等工程塑料，也適用于
聚乙烯、聚苯乙烯、聚丙烯、ABS樹脂、聚甲醛樹脂等熔融溫度較低的塑料測試，
廣泛應(yīng)用于塑料生產(chǎn)、塑料制品、石油化工等行業(yè)及有關(guān)院校、科研單位和商檢部
門。符合GB/T3682《熱塑性塑料熔體質(zhì)量流動(dòng)速率和熔體體積流動(dòng)速率的測定》
及ISO1133等標(biāo)準(zhǔn)的要求。

二.熔體流動(dòng)速率儀技術(shù)規(guī)格
1、溫度范圍：0℃--300℃
2、溫度波動(dòng)：±0.5℃
3、溫度顯示分辨率：0.1℃
4、料筒直徑：Φ9.55mm±0.025mm
5、口模內(nèi)徑：Φ2.095mm±0.005mmΦ1.180mm±0.010mm
6、電源：AC220V50Hz
7、外型尺寸：250mm×400mm×500mm
8、凈重：34kg

三：試樣添加量與流動(dòng)系數(shù)+剪切速率對應(yīng)表

試樣添加量與流動(dòng)系數(shù)+剪切速率對應(yīng)表
熔體流動(dòng)速率g/10min	料筒中樣品質(zhì)量g	擠出物切段時(shí)間間隔s
0.1-0.5	3-5	240
>0.5-1	4-6	120
>1-3.5	4-6	60
>3.5-10	6-8	30
>10	6-8	5-15
1、如果本試驗(yàn)中所得的數(shù)值小于0.1g/10min或大于100g/10min，建議不測熔體流動(dòng)速度 2、當(dāng)材料密度大于1.0g/10min時(shí)，可能需增加試樣量。 3、當(dāng)測定MFR大于25g/10min的材料時(shí)，為獲得足夠的再現(xiàn)性，可能需要對小于0.1s的切斷時(shí)間間隔進(jìn)行自動(dòng)控制和測量或使用方法B

四、熔融指數(shù)測試條件（僅供參考）

材料	試驗(yàn)溫度θ,℃	標(biāo)稱負(fù)荷mnom，kg
ABS	230	10.00
PE	190	2.16
PE	190	0.325
PE	190	21.60
PE	190	5.00
PP	230	2.16
PS	200	5.00
PS-1	200	5.00
E/VAC	150	2.16
E/VAC	190	2.16
E/VAC	125	0.325
SAN	220	10.00
ASA、ACS、AEC	220	10.00
PC	300	1.2
PMMA	230	3.8
PB	190	2.16
PB	190	10.00
POM	190	2.16
MABS	220	10.00

五、熔體流動(dòng)速率計(jì)算公式：

MFI值：即為分子量流動(dòng)與剪切速率之間的關(guān)系。

熔體流動(dòng)指數(shù)值通用單位是：g/10min;意思即為每10分鐘流出多少克？就是指塑膠在熔融狀態(tài)下，600秒時(shí)間擠出來的量，

熔體（質(zhì)量）流動(dòng)速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
                       =tref .m/t
式中： θ—— 試驗(yàn)溫度
          mnom— 標(biāo)稱負(fù)荷Kg
           m —— 切斷的平均質(zhì)量g
          tref —— 參比時(shí)間（10min）, S ( 600s )
           t —— 切斷的時(shí)間間隔s
     舉例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.125克、0.132克、0.138克、0.129克、0.135克取。

平均值m =（0.125+0.132+0.138+0.129+0.135）÷5=0.131(克)
代入公式：MFR=600×0.131/30=2.620(克/10分鐘)
MI值=2.620g/min

產(chǎn)品咨詢

留言框

產(chǎn)品：
留言內(nèi)容：
您的單位：
您的姓名：
聯(lián)系電話：
常用郵箱：
詳細(xì)地址：
省份：
驗(yàn)證碼：

上一篇： YBT_4190-2018工程用機(jī)編鋼絲網(wǎng)及組合體|網(wǎng)面拉伸強(qiáng)度試驗(yàn)夾具
下一篇：熱變形維卡溫度測定儀

熔體流動(dòng)速率儀

留言框

產(chǎn)品：

留言內(nèi)容：

您的單位：

您的姓名：

聯(lián)系電話：

常用郵箱：

詳細(xì)地址：

省份：

驗(yàn)證碼：
